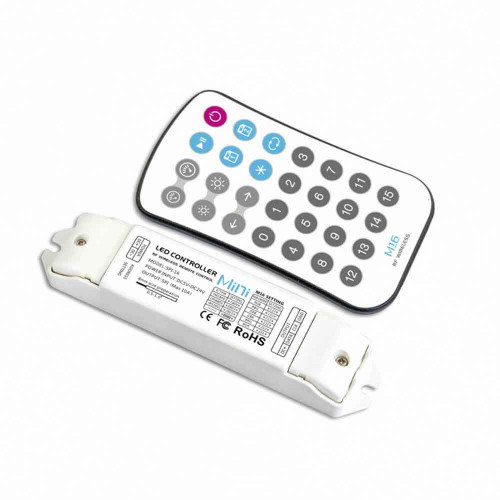

Controller SPI-16S LTECH per Strisce LED Digitali con Telecomando RF M16S
Il controller SPI-16S LTECH è un pixel controller progettato per gestire strisce LED digitali e moduli LED indirizzabili dotati di circuiti integrati compatibili. Attraverso l'uscita SPI permette di controllare gli effetti luminosi dinamici, la sequenza dei colori e il movimento dei pixel, offrendo diverse possibilità di personalizzazione per installazioni decorative e scenografiche.
Il dispositivo viene comandato tramite il telecomando RF M16S a 2,4 GHz, che consente di selezionare gli effetti disponibili e modificare i principali parametri di funzionamento. La compatibilità dipende dal tipo di IC utilizzato dalla striscia LED e dalla corretta configurazione del controller.
Controllo di strisce LED digitali e pixel indirizzabili
Il controller SPI-16S è destinato a strisce e moduli LED digitali nei quali i singoli pixel possono essere comandati secondo le caratteristiche del circuito integrato installato. Il telecomando permette di selezionare il tipo di IC compatibile e impostare la quantità di pixel da gestire, fino al limite dichiarato di 1020 pixel, da verificare nella documentazione del modello.
Prima del collegamento è necessario controllare il tipo di chip della striscia LED, la sequenza dei colori, la tensione di alimentazione e lo schema del segnale SPI. Non tutte le strisce LED digitali utilizzano lo stesso protocollo o sono compatibili con qualsiasi pixel controller.
Effetti dinamici e scene personalizzate
Il sistema offre 16 modalità preimpostate per creare animazioni ed effetti luminosi. Tramite il telecomando è possibile regolare la velocità degli effetti, la luminosità, il senso del movimento e la sequenza RGB, adattando il risultato all'applicazione e all'ambiente.
Il controller consente inoltre di registrare e riprodurre scene personalizzate, secondo le funzioni supportate dal dispositivo. Questa caratteristica permette di richiamare configurazioni luminose specifiche senza doverle impostare ogni volta da zero.
Telecomando RF M16S a 2,4 GHz
Il telecomando M16S comunica con il controller tramite radiofrequenza a 2,4 GHz e permette di gestire le principali impostazioni a distanza. Le funzioni comprendono la selezione degli effetti, la configurazione del tipo di IC, la regolazione dei pixel e dei parametri luminosi.
Il telecomando utilizza una batteria CR2032 da 3V. Verificare la presenza della batteria nella confezione prima della pubblicazione definitiva della scheda.
Alimentazione da 5V a 24V
Il controller supporta un'alimentazione compresa tra 5V e 24V, secondo le specifiche dichiarate. La tensione deve essere scelta in base alle caratteristiche della striscia o del modulo LED collegato. È importante rispettare lo schema elettrico del produttore e verificare che alimentazione e collegamenti siano adeguati al carico installato.
Specifiche tecniche del controller
| Marca | LTECH |
|---|---|
| Modello | SPI-16S |
| Tipologia | Pixel controller per LED digitali |
| Uscita | SPI |
| Alimentazione | 5-24V DC |
| Controllo wireless | RF 2,4 GHz |
| Numero massimo di pixel dichiarato | 1020, da confermare per la configurazione utilizzata |
| Temperatura di esercizio | Da -30°C a +55°C |
| Dimensioni | 135 × 30 × 20 mm |
Specifiche tecniche del telecomando
| Modello | M16S |
|---|---|
| Alimentazione | 3V DC, batteria CR2032 |
| Controllo wireless | RF 2,4 GHz |
| Modalità preimpostate | 16 |
| Temperatura di esercizio | Da -30°C a +55°C, secondo i dati dichiarati |
| Dimensioni | 104 × 50 × 9 mm |
